Najdi rozdíl

vloženo:21.08.2019

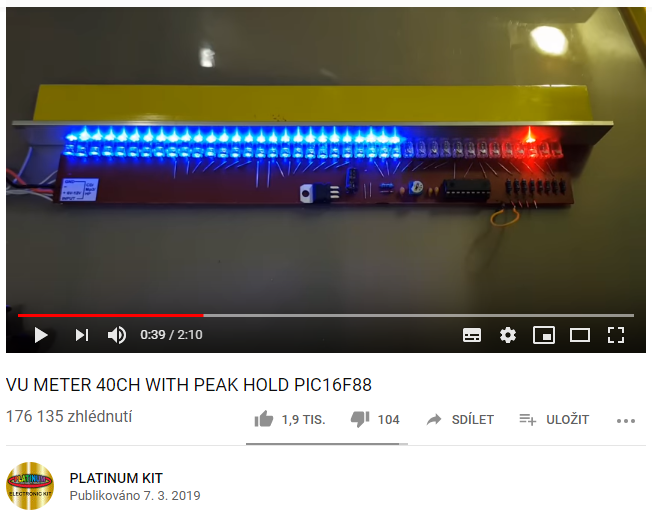

Krásná práce, škoda, že autor ukradl software. Neobtěžoval se ani mi napsat.

Použil i můj obrázek schéma zařízení, jen ho trochu upravil.


Při úpravě ale udělal zásadní chybu. Když dá dva nebo více jumperů (SW1-SW4), propojí výstupy procesoru. Pokud bude na jednon 0 a na druhém 1 dojde ke zkratu. Nějakou dobu to může fungovat, budou svítit ledky které nemají, procesor se ale může hřát a po delší době provozu i zničit.

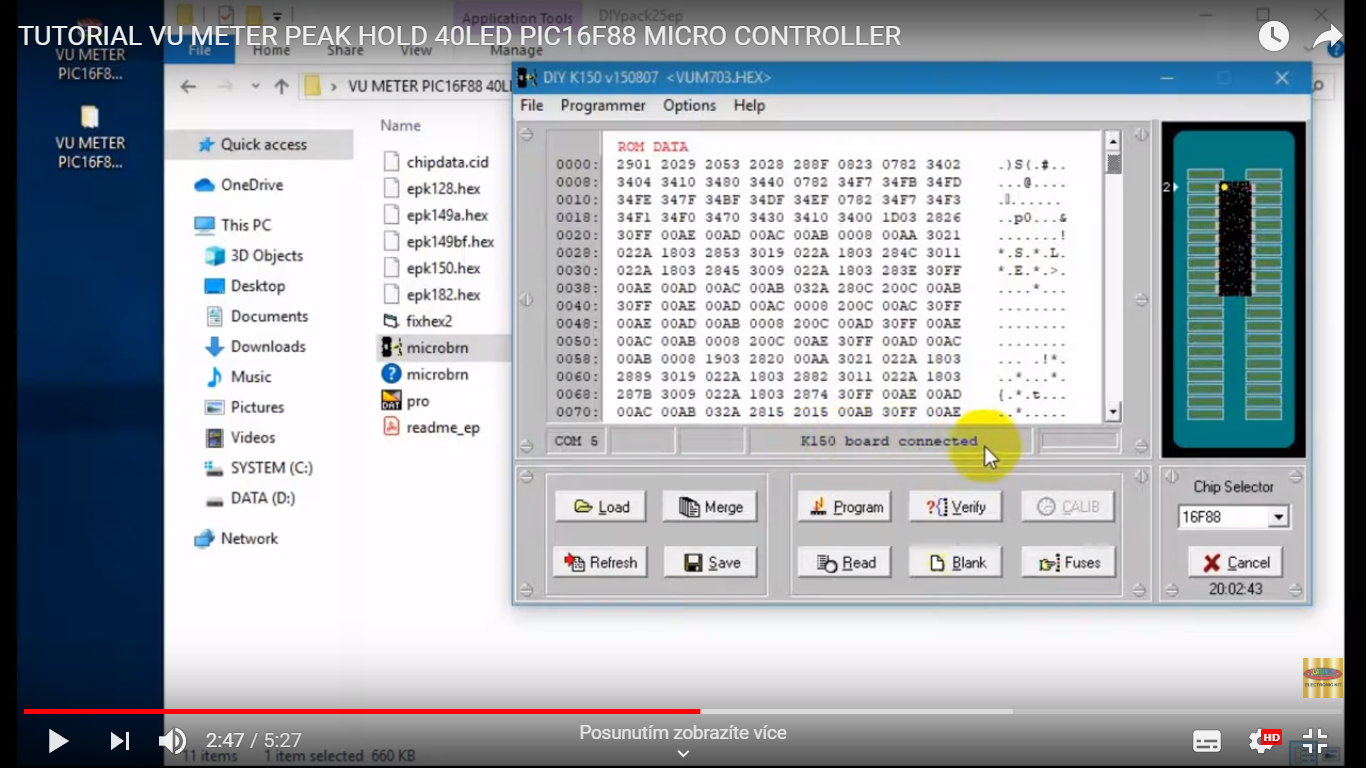

Při programování procesoru má nejdříve můj program VUM703.HEX

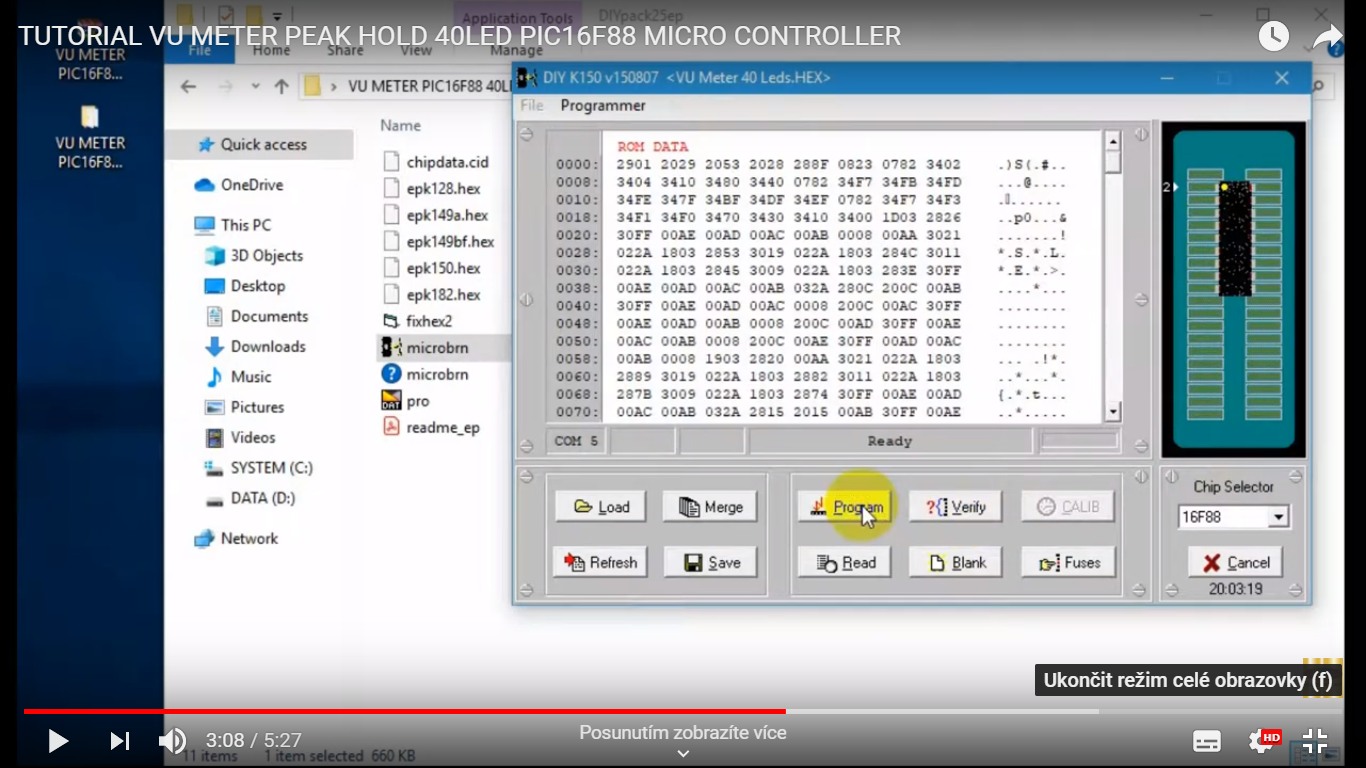

Potom program přejmenoval na VU Meter 40 Leds.HEX. Nabízí ho i ke stažení, samozřejmě je totožný s VUM703.HEX.




vloženo:6.11.2013

Firma Augustica Technologies Inc (Kanada)
tvrdí, cituji:
"Naše VU/Peak Meter Dejavu stavebnice je založena na jiném návrhu a jiném kódu"

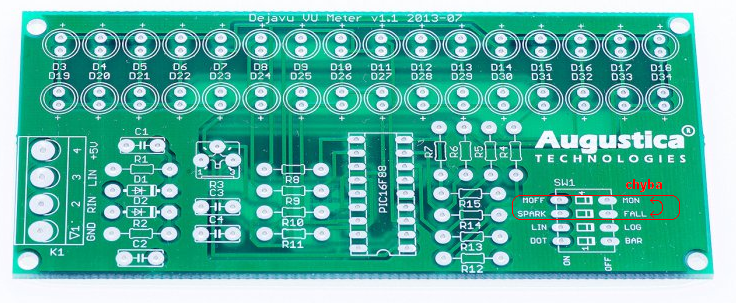

Jediné co navrhli, je deska plošného spoje, a to ještě s chybou.
Prohodili popis přepínače SW1.
Nejen podle originálu, ale i podle jejich videa,
to má být takto:
SW1-4 SPARK/FALL
SW1-3 MOFF/MON

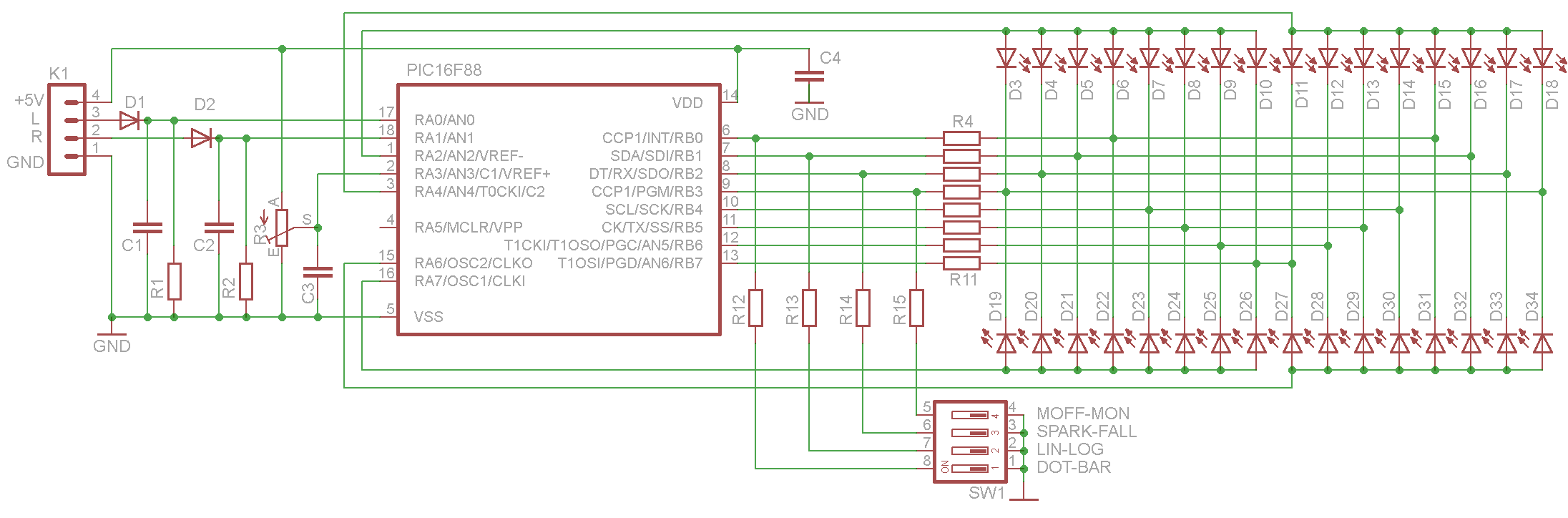

Není těžké z jejich desky odvodit schéma.
VUMkopie.sch (697,4 kB) VUMkopie.brd (76,7 kB)




vloženo:11.03.2013
